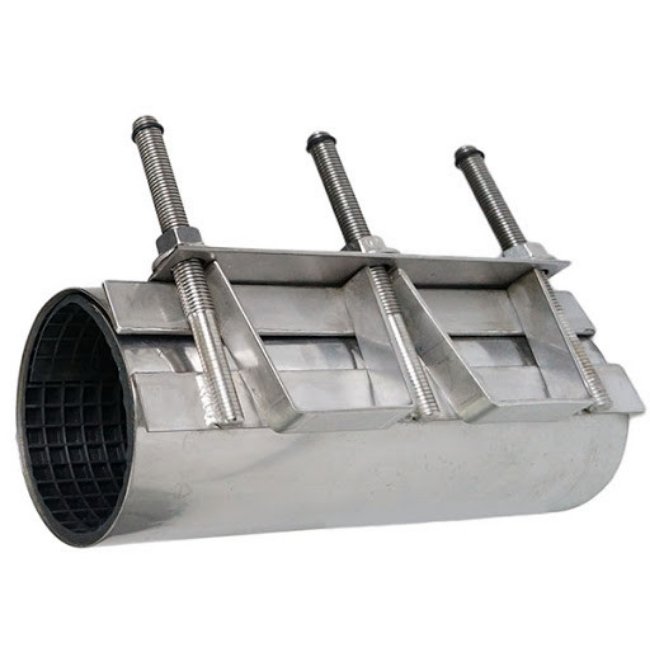

Инструкция: как измерить наружный Ø трубы для ремонтного хомута

Комментарии отключены

Ниже — подробная инструкция в формате статьи: как правильно измерить наружный диаметр (Ø наружный) трубы, чтобы выбрать ремонтный хомут (одинарный/двойной/трёхсоставной). Текст ориентирован на реальные условия: ржавчина, краска, овальность, мокрая труба, неудобный доступ.

Как измерить наружный Ø трубы для ремонтного хомута: пошаговая инструкция

Зачем измерять именно наружный диаметр

Ремонтный хомут подбирают не по DN (Ду) и не “на глаз”, а по наружному диаметру трубы в миллиметрах — потому что:

у разных материалов при одинаковом DN разный наружный Ø (сталь, чугун, ПЭ, ПВХ);
у старых труб Ø может отличаться из‑за коррозии, наплывов, старой изоляции;
хомут имеет диапазон обжима (например, 57–65 мм), и попадание в этот диапазон критично для герметичности.

Если измерить неправильно, хомут может:

не “сойтись” на трубе (мал диапазон);
не обеспечить прижим прокладки (слишком большой диапазон);
встать перекосом и подтекать.

Безопасность: когда измерять нельзя

Если труба под давлением и течь сильная, есть риск:
- ожога (горячая вода/пар),
- травмы от струи,
- разрушения ослабленного участка.
На паровых/высокотемпературных линиях измерения выполняют только при соблюдении регламента предприятия.

Если ситуация аварийная — безопаснее перекрыть/сбросить давление, а потом измерять и ставить хомут.

Что понадобится для измерения

Выберите любой удобный способ — точность можно получить даже без штангенциркуля.

Инструменты (по убыванию удобства):

Штангенциркуль (если Ø небольшой и есть доступ)
Измерительная лента / рулетка
Сантиметровая лента (как для одежды) — очень удобна
Шнур/верёвка + линейка
Полоска бумаги/малярный скотч + линейка
При наличии: Pi-лента (лента Пи) — профессиональный вариант для труб

Дополнительно желательно:

металлическая щётка/наждак (чуть очистить место замера),
маркер,
тряпка (убрать воду/грязь).

Важное правило перед измерением: где именно мерить

Выберите участок трубы:

как можно ближе к месту повреждения, но не на самой “раковине/дырке”;
не на сварном шве, если он выступает;
не на муфте/раструбе/фитинге (там Ø другой);
не на месте, где есть толстая изоляция/битум/намотка — их нужно убрать до металла/пластика.

Если хомут будет стоять прямо на этом месте — измеряйте именно там, где будет прокладка.

Способы измерения наружного Ø

Способ 1. Штангенциркуль (быстро и точно, но нужен доступ)

Подходит для труб до ~150–200 мм (зависит от штангенциркуля) и если можно “обхватить” трубу.

Как сделать:

Очистите место замера от рыхлой ржавчины/грязи.
Раскройте губки штангенциркуля.
Прижмите к трубе перпендикулярно оси (не под углом).
Снимите показание — это наружный Ø.

Совет: сделайте 2–3 замера, повернув штангенциркуль на 90°. Если значения отличаются — труба овальная (см. ниже раздел про овальность).

Способ 2. По окружности (универсальный метод: лента/шнур/бумага)

Это самый практичный метод для больших диаметров и неудобных мест.

Шаги

Оберните трубу лентой/шнуром строго по окружности, без перекоса.
Отметьте точку стыка (маркером или пальцем).
Измерьте получившуюся длину окружности L в мм.
Посчитайте наружный диаметр по формуле:

Ø наружный = L / π
где π ≈ 3,1416.

Чтобы считать быстрее:

Ø ≈ L / 3,14

Пример

Измерили окружность L = 377 мм.
Ø = 377 / 3,14 ≈ 120,1 мм.
Значит наружный Ø трубы примерно 120 мм.

Типичные ошибки этого способа

Лента идет по диагонали (получится больше).
Лента натянута слабо или наоборот “вдавлена” в мягкую изоляцию.
Замер сделан поверх краски/обмотки, которую потом снимут → Ø станет меньше.

Способ 3. Рулетка “поперёк” (когда нельзя обернуть трубу)

Иногда труба близко к стене и обернуть лентой нельзя. Тогда можно:

приложить ровную планку/угольник,
измерить “проекцию”, но точность будет хуже.

Лучше в таком случае сделать хотя бы замер окружности через бумажную полоску/скотч (они пролезают даже в узкие места).

Что делать, если труба ржавая, в краске или с неровностями

1) Очистка места замера

Не нужно зачищать “до блеска”, достаточно:

убрать рыхлую ржавчину,
снять наросты, которые явно “торчат”,
убрать толстую наслойку краски.

Цель — измерить реальный Ø трубы, на который будет прижиматься резиновая прокладка хомута.

2) Если есть точечные наплывы (шов, старая сварка)

Не меряйте по “горбу”.
Сместите точку замера на 20–50 мм.

Если хомут будет закрывать участок со швом, при подборе сообщите об этом — иногда нужен хомут шире/длиннее или другая прокладка.

Овальность трубы: как учесть

Овальность — частая история на старых трубах, на деформированных участках, после земляных работ.

Как проверить овальность:

Сделайте замер Ø в двух направлениях (условно “вертикаль” и “горизонталь”):
- штангенциркулем или
- двумя измерениями окружности на слегка разных посадках, или
- просто измерьте “высоту” и “ширину” трубы, если доступ позволяет.

Как выбирать хомут при овальности:

ориентируйтесь на максимальный наружный размер;
лучше, чтобы измеренное значение было не на границе диапазона хомута.

Например, если труба “гуляет” 118–123 мм, лучше взять хомут диапазона, который уверенно перекрывает 123 мм (например 120–128), а не 114–122.

Как выбрать размерный диапазон хомута по измеренному Ø

У ремонтных хомутов обычно указан диапазон, например:

57–65 мм
60–67 мм
73–80 мм
108–116 мм и т.д.

Правило подбора:

Ваш измеренный Ø должен попадать внутрь диапазона.
Желательно, чтобы Ø был в середине диапазона, а не у края.
Если Ø на границе — лучше выбрать соседний диапазон и уточнить у поставщика по конкретной модели (конструкция стяжек бывает разная).

Мини‑пример

Ø трубы = 65 мм.

Если хомут 57–65: вы на верхней границе — может не хватить запаса по стяжке.
Лучше рассмотреть 60–67 (если есть) — запас будет комфортнее.

Диаметр трубы ≠ DN: как не перепутать (частая причина ошибок)

DN (Ду) — условный проход. Наружный Ø может сильно отличаться:

у стальных труб DN100 наружный Ø часто 108 мм (но не всегда),
у ПЭ труб наружный Ø вообще задаётся как “Ø110”, “Ø160” и т.д.,
у чугунных и старых труб могут быть свои стандарты.

Поэтому всегда ориентируйтесь на измерение Ø в мм, а DN используйте только как справочную информацию.

Что ещё важно сообщить при заказе хомута (кроме Ø)

Чтобы вам подобрали хомут без лишних уточнений, лучше сразу дать:

Наружный Ø трубы (мм) или окружность L (мм)
Материал трубы: сталь/чугун/ПЭ/ПВХ
Тип повреждения: свищ/трещина/продольная трещина/сквозная коррозия
Требуемая длина хомута (обычно 200/300/400/600 мм)
Давление и температура (особенно для отопления/теплосети)
Условия монтажа: есть ли место для затяжки, не мешают ли ребра/упоры/сварные швы

Быстрый чек‑лист (коротко)

Очистить место замера
Измерить Ø штангенциркулем или окружность L
Если измеряли окружность: Ø = L / 3,14
Сделать 2–3 замера в разных точках/поворотах
Учесть овальность (берём максимальный Ø)
Подобрать диапазон хомута так, чтобы Ø был внутри и не на границе
Сообщить дополнительно: материал, давление, длину хомута, тип повреждения
